Volkswagen Golf - Kullanim Kilavuzu 2013 > Orta konsol genel görünüşü

Bu kullanım kılavuzu hakkında / Aracın içi / Orta konsol genel görünüşü

Orta konsol, üst kısım

Şek. 7 Orta konsol, üst kısım genel görünüşü
Şek. 7 Orta konsol, üst kısım genel görünüşü

Şek. 7 açıklamaları:

  1. Ön yolcu hava yastığı devıe dışı uyarı lambası
  2. Hava çıkış kanalı
  3. Bilgi-eğlence sistemi (fabrika montajlı)
  • Kumanda ekranı
  • Radyo => kitapçık Radyo
  • Navigasyon sistemi => kitapçık Navigasyon sistemi
  1. Sağ koltuk ısıtma düğmesi
  2. Kumandalar:
  • Isıtma ve temiz hava girişi
  • Klima (manuel)
  • Climatronic
  • Ek kalorifer (Bağımsız kalorifer)
  1. Sol koltuk ısıtma düğmesi
  2. Dörtlü flaşör düğmesi

Orta konsol, alt kısım

Şek. 8 Orta konsol, alt kısım genel görünüşü (soldan direksiyonlu).
Şek. 8 Orta konsol, alt kısım genel görünüşü (soldan direksiyonlu).

Şek. 9 Orta konsol alt kısım genel görünüşü (sağdan direksiyonlu).
Şek. 9 Orta konsol  alt kısım genel görünüşü (sağdan direksiyonlu).

Şek. 8 ve Şek. 9 açıklamaları:

  1. Saklama bölmesi
  • AUX-IN soketi , USB soketi veya çoklu ortam soketi (MEDIA-IN) =>kitapçık Radyo veya => kitapçık Navigasyon sistemi
  1. Kol:
  • Manuel şanzıman
  • Otomatik şanzıman
  1. Düğmeler:
  • Sürüş profili seçimi (Driving Mode Selection)
  • Start-Stop (Çalışma-durma) sistemi
  • Patinaj önleme sistemi (ASR) veya
  • Park yardım sistemi (Park Assist)
  • Park mesafe kontrolü (ParkPilot)
  1. Orta konsoldaki bardaklık
  2. Saklama bölmeli ön orta kolçak
  3. 12-Volt elektrik soketi veya çakmak
  4. Kalkış destek sistemi
  5. Elektronik park freni
  6. Motoru çalıştırma ve durdurma düğmesi  durdurma ve çalıştırma sistemi Koyless Access

Ön yolcu tarafı genel görünüşü

Şek. 10 Ön yolcu tarafı genel görünüşü (soldan direksiyonlu). Sağdan direksiyonlu modelde simetriktir.
Şek. 10 Ön yolcu tarafı genel görünüşü (soldan direksiyonlu). Sağdan direksiyonlu modelde simetriktir.

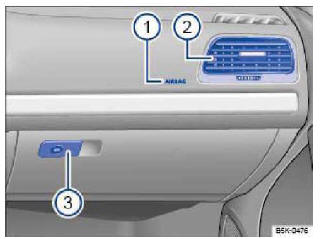

Şek. 11 Ön yolcu kapısı açık halde gösterge tablosu (soldan direksiyonlu). Sağdan direksiyonlu modelde simetriktir.
Şek. 11 Ön yolcu kapısı açık halde gösterge tablosu (soldan direksiyonlu). Sağdan direksiyonlu modelde simetriktir.

Şek. 10 ve Şek. 11 açıklamaları:

  1. Ön göğüs, ön yolcu hava yastığı
  2.  Hava çıkış kanalı
  3. Kilitli torpido gözü açma kolu
  4. Gösterge tablosunda yanda: Ön yolcu ön hava yastığını kapatmak için anahtarlı düğme

Tavan kaplamasındaki semboller

Tavan lambası ve okuma lambaları düğmesi

Elektrikli panorama sürgülü/açılır tavan düğmesi
